Montaż urządzenia Modem DIN LTE

Filmy instruktażowe:

‍

• Opis instalacji zeronest - wstęp
• ‍zeronest - instalacja MUST, krok po kroku
• zeronest - MUST falownik 3-fazowy
• zeronest - MUST falownik 1-fazowy
• zeronest - MUST sprawdzanie wersji oprogramowania
• Playlista filmów

‍

Opis montażu krok po kroku:

1. Podłączenie przewodów zasilania napięcia zmiennego AC
   Podłącz zasilanie 230V AC do Zasilacza AC/DC (najlepiej poprzez dedykowany wyłącznik nadprądowy)
2. Podłączenie przewodów zasilania napięcia stałego DC
   Podłącz wyjście Zasilacza AC/DC do dedykowanego wejścia na napięcie stałe 12V DC do Modemu DIN LTE
3. Podłączenie przewodów komunikacyjnych RS485
   Podłącz odpowiednim przewodem magistralę komunikacyjną RS485 pomiędzy Modem DIN LTE a odczytywanym urządzeniem.
   UWAGA: Podłącz przewody do odpowiednich pinów: A do A, B do B, zgodnie ze schematem interfejsu RS485 na odczytywanym urządzeniu.
4. Podłączenie i montaż anten
   Antena LTE: podłączenie obowiązkowe
   Antena WMBUS: podłączenie opcjonalne
   UWAGA: Anteny należy zamontować w miejscu zapewniającym możliwie najlepszy zasięg.
5. Kontrola podłączenia
   Przed podaniem napięcia sprawdź poprawność podłączeń oraz poprawność polaryzacji napięcia zasilającego Modemu DIN LTE.
6. Konfiguracja urządzenia odczytowego (np. inwertera)
   Ustawienia interfejsu RS485 tj, protokołu komunikacyjnego, adresu, prędkości transmisji zależą od modelu urządzenia podłączonego do Modemu DIN LTE.
7. Pierwsze uruchomienie
   Uruchomienie (podanie napięcia) Modemu DIN LTE należy przeprowadzić po uprzednim prawidłowym podłączeniu i skonfigurowaniu urządzenia odczytowego (np. inwertera).‍
8. Kontrola diod sygnalizacyjnych Modemu DIN LTE

‍

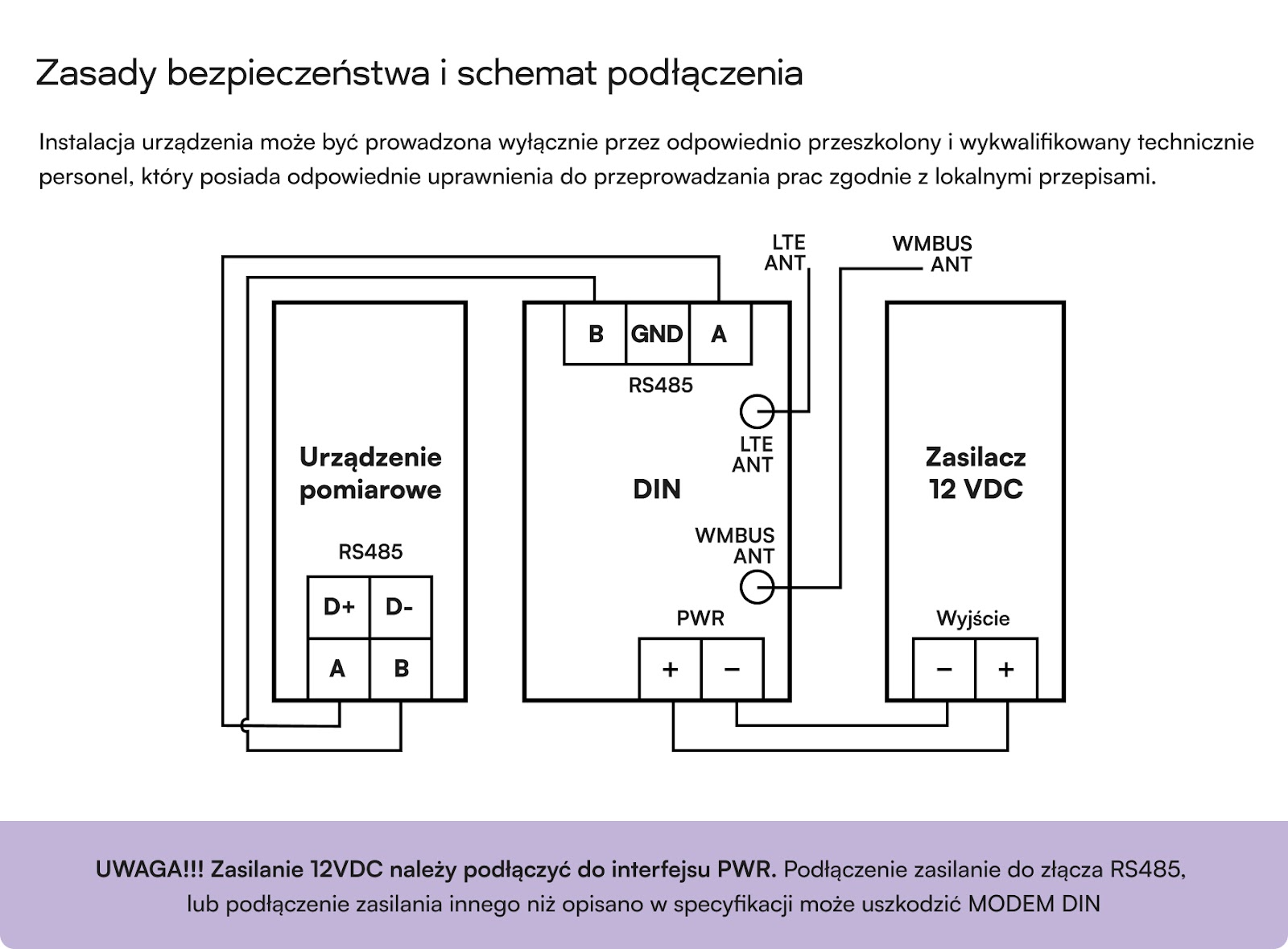

Zobacz schemat podłączenia modemu DIN LTE

‍

‍

Rzeczy, na które należy zwrócić uwagę podczas instalacji:

1. Prawidłowe podłączenie Modemu DIN LTE
2. Prawidłowe podłączenie zasilania
3. Prawidłowy odczyt danych danych sygnalizowane jest “krótkim mignięciem” diody zielone (odczyt WMBUS) oraz niebieskiej (odczyt MODBUS)
4. Prawidłowe podłączenie kanału komunikacyjnego RS485 z urządzeniem odczytowym
5. W przypadku problemów z prawidłowym zalogowaniem się do sieci GSM oraz połączeniem do brokera MQTT należy zastosować antenę LTE z dłuższym przewodem.

‍

WYMAGANIA do instalacji zeronest

Co instalacja powinna mieć, aby można było zamontować zeronest:

1. Zamontowany inwerter musi mieć RS485
2. Rozdzielniczka powinna mieć miejsce na montaż wielkości 3S (3 sloty) Potrzebujemy je na Włącznik nadprądowy, Zasilacz AC/DC oraz Modem DIN LTE
3. Jeżeli nie ma wystarczająco miejsca to trzeba zamontować małą rozdzielniczkę obok

‍

‍

‍
